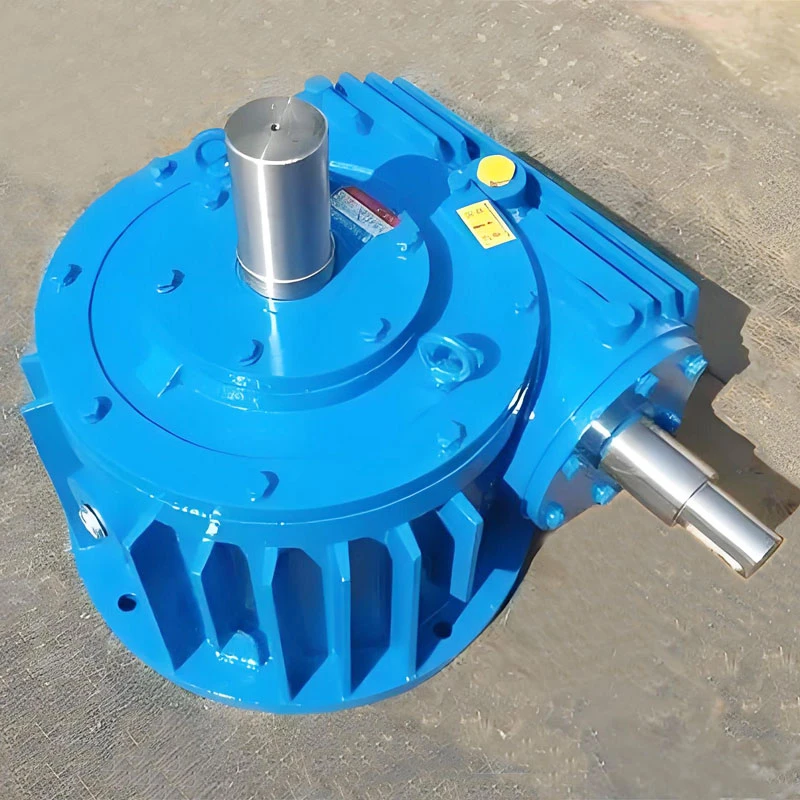

Пръстеновиден червей редуктор

Пръстено -редукторът на червея използва център за обработка на CNC с пет ос, използвайки процес на смилане на профила на профила на колелото + прецизно премиване на прецизността, за да произведе зъбите на тороидалния червей. Първо, параметрите на дъгата на зъбната дъга на червеи са проектирани въз основа на коефициента на предаване и изискванията за натоварване. След това се извършва смилане на ЦПУ, за да се гарантира точността на точността на точността на зъбната повърхност по -малко или равно на 0,01 мм. И накрая, Honing намалява грапавостта на повърхността на зъбната повърхност до под RA0.8, като значително подобрява точността на свързване и контактната зона между червея и червейния колело (скоростта на контакт може да достигне 80%, в сравнение само с 50% за традиционните цилиндрични червеи).

За условия за високо натоварване се използва инкрустация на „червейната ядро ​​+ бронзов пръстен“. Ядрото на червеи за предавка е изработена от високо якост на пластично желязо (QT450), за да се осигури обща твърдост; Скоростта на пръстена е изработена от износване - устойчив на калай бронз (zcusn10pb1) и е плътно свързан към сърцевината чрез центробежен процес на леене. Силата на свързване е по -голяма или равна на 200MPa, като предотвратява разхлабването и падането на пръстена. В същото време бронзовият материал има отлични свойства за намаляване на триенето, удължавайки експлоатационния живот на червейната предавка до 5 - 8 години.

Голямата контактна зона между тороидалния червей и червея колело намалява налягането на зъбния зъб на редуктора на пръстеновидния червей с 30% - 50%. За същия обем изходният въртящ момент се увеличава с 50% - 80% в сравнение с традиционните редуктори на цилиндрични червеи. Например, в конвейерните задвижвания за минното оборудване, използването на редуктори на червеи може директно да задвижва по -широки конвейерни ленти (от 1,2 м до 1,8 м), като повишава ефективността на предаването с 40% и дава възможност за стабилна работа без риск от претоварване.

Използвайки прецизна обработка, пръстеновидните редуциращи червеи постигат точност на предаване от 6 или по -висока степен (степен 4 за персонализирани модели), с обратна реакция по -малка или равна на 3 аргин. Те са подходящи за оборудване, изискващо висока точност на позициониране, като машинни инструменти на CNC и автоматизирани производствени линии. Компанията за автомобилни части ги използва за задвижването на въртящата ос на роботизирана заваръчна работна станция, намалявайки грешката в позиционирането на оборудването от ± 0,1 мм до ± 0,03 мм и увеличаване на скоростта на проход до заваръчните заваръчни заваръчни заваръчни заваръчни до 99,5%.
